一、概述

抽真空系统装备主要针对当今主流的LNG低温容器而设计制造，，，，，低温容器的绝热形式为夹层真空绝热，，，，，装备的目的是将真空夹层的热传导介质（空气）抽出，，，，，完成抽真空工艺步骤后，，，，，封堵抽真空口，，，，，保证夹层的真空度，，，，，从而满足低温容器储存深冷产品的条件。。。。。。。。

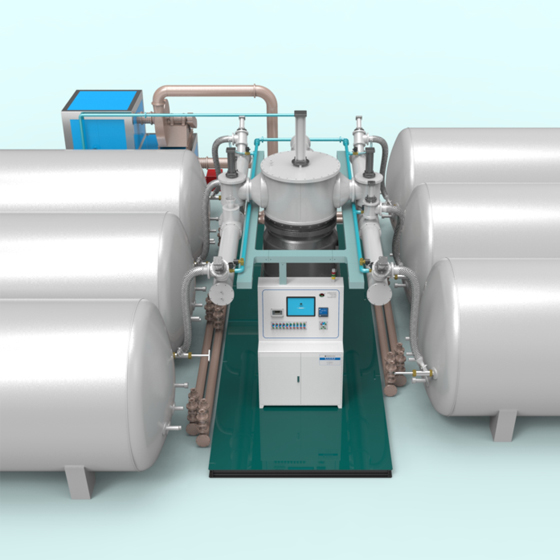

二、系统方案

系统装备针对5m3～100m3的LNG深冷储罐而设计制造，，，，，设计工位数为 6工位（≤15m3）或 4工位（15m3～60m3）或 2工位（60m3～100m3）；；；；；

采用自动化电气控制系统，，，，，一键式智能控制整个抽真空工艺路线的运行，，，，，无需人工切换工艺步骤，，，，，避免了人为误操作造成的产品不良现象；；；；；

合理化计算、设计整体抽真空系统，，，，，优化抽真空管路系统，，，，，使得罐体的封接真空度完全覆盖行业执行标准；；；；；

根据系统热损耗设计加热、置换系统，，，，，与抽真空相互配合，，，，，系统地解决抽真空问题；；；；；

客户定制化服务，，，，，可选配分子泵配合系统运行，，，，，有效缩短抽真空工艺周期，，，，，进一步提升产品质量。。。。。。。。

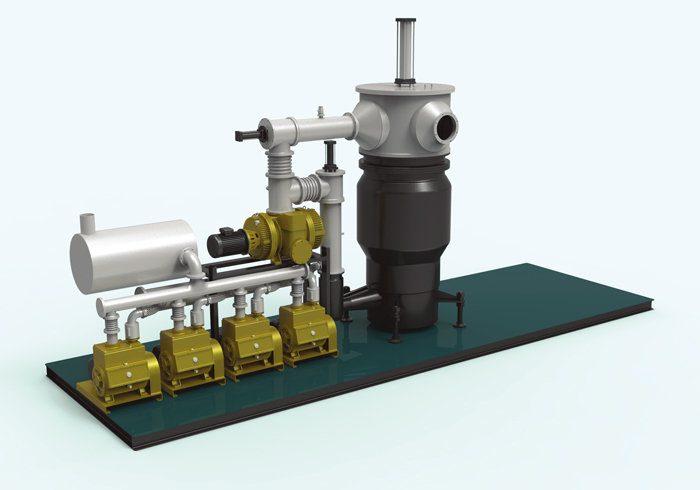

油扩散真空系统

油扩散真空泵必须和阀门、冷阱、管路、机械真空泵等组合使用，，，，，形成高真空抽气系统，，，，，是用来获得高真空度的主要设备。。。。。。。；；；；；榭芍苯佑氡怀槿萜飨嗔，，，，使获得高真空状态。。。。。。。。

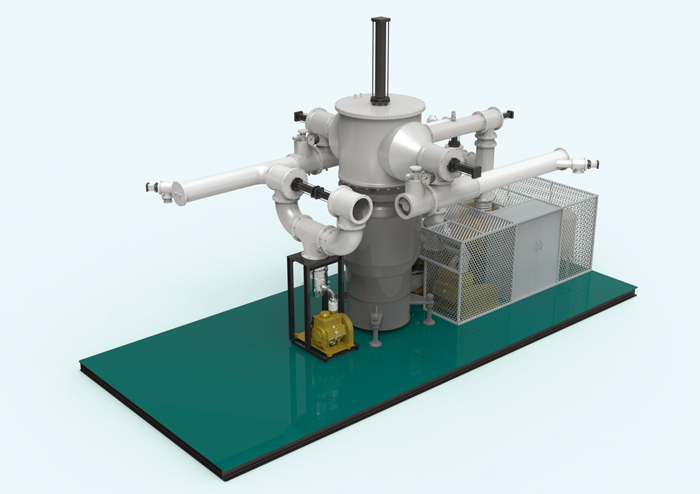

分子泵真空机组

分子泵是一种高真空获得设备，，，，，它是利用高速旋转的转子把动量传输给气体分子，，，，，使之获得定向速度，，，，，从而被压缩、被驱向排气口后为前级抽走的一种真空泵。。。。。。。；；；；；榭捎行醵坛檎婵展ひ罩芷冢，，，，进一步提升产品质量，，，，，此分子泵机组为选配配置。。。。。。。。

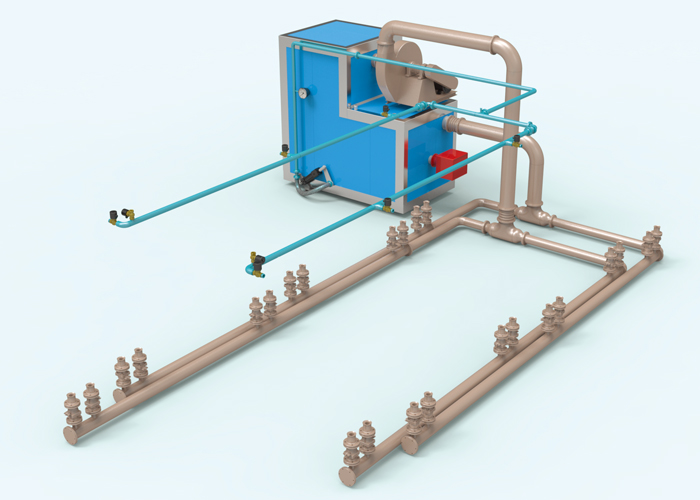

辅助加热系统

辅助加热装备专为抽真空装备设置，，，，，以加热罐体的温度，，，，，平衡系统温度状态后，，，，，达到加速抽真空进程的目的，，，，，系统恒温多温度区间控制，，，，，可手动设置温度限制，，，，，自动执行限制温度。。。。。。。。为了配合氮气置换的运行，，，，，系统设置氮气加热系统，，，，，专供氮气置换时热氮气的需求。。。。。。。。系统采用一套炉体解决此2项加热功能。。。。。。。。
